由于冷水機組有時候經常會用于一些有易燃粉塵,氣體或者化工領域。此時冷水機為了安全的需要在電控、電機、風機等地方做防爆處理。
產品說明:

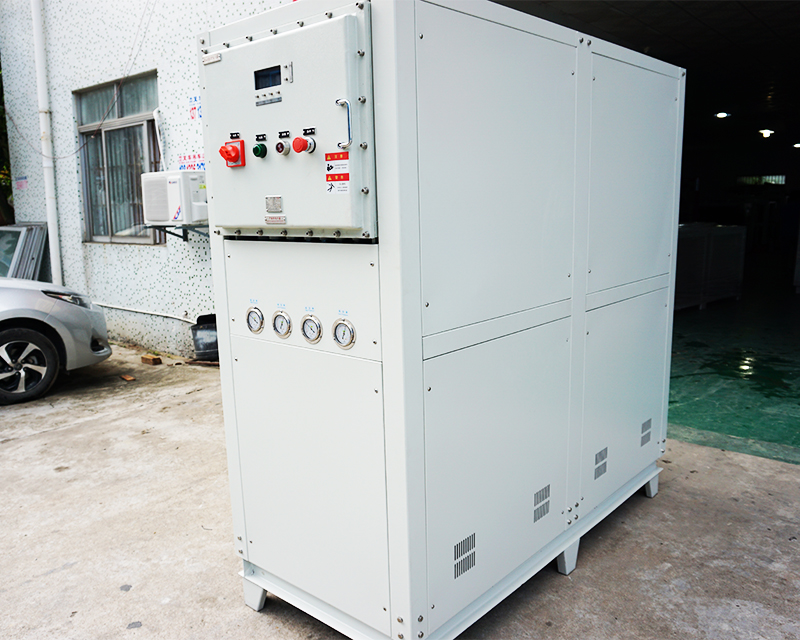

1.壓縮機及控制箱采用防爆電控箱。壓縮機、冷凝器、蒸發器和防爆控制箱的外殼表層均采用有機復合涂膜層。具有防爆功能、延長使用壽命、降低維護成本的優點,可廣泛應用于石油、化工、煉油、冶金等環境較為惡劣、要求防爆的場所。
2.防爆電機接線均采用防爆繞線管進行走線布局,滿足機組防爆需求。
3.機組控制系統自帶設定記憶功能,斷電再次啟動保持之前設定運行,并且可定制手機APP遠程控制系統,避免頻繁開啟防爆控制箱操作。
4.防爆系統包含報警裝置,可以多檔報警,當檢測到易燃易爆氣體的濃度或機殼內的溫度分別大于或等于設定的預設值時,報警單元進行報警,若易燃易爆氣體的濃度或機殼內的溫度一直持續變大,報警單元進行報警并斷開該防爆冷水機組的電源,提高了防爆冷水機組的安全性能。
5.可根據客戶需求提供定制整機防爆,并且提供防爆證書。
6.為確保機組出貨前后無任何質量問題,本公司所有產品機組的裝配調試均在工廠完成。
玖一設備服務:公司提供前期現場上門選型,為每一位客戶提供一對一的對接,協助客戶選擇最合適的機型,快速為您制定出合適的解決方案。
型號 (model) | JY-5W | JY-8W | JY-10W | JY-15W | JY-20W | JY-25W | JY-30W | JY-40W | JY-50W | ||
制冷量 Cooling capacity | KW | 15 | 24 | 30 | 45 | 60 | 75 | 90 | 120 | 150 | |
Kcal/h | 12900 | 20640 | 25800 | 38700 | 51600 | 64500 | 77400 | 103200 | 129000 | ||
總功率(total power) | KW | 4.8 | 7 | 9 | 12.5 | 17.2 | 21 | 26 | 34 | 41 | |
運行電流 running current | A | 12 | 17.5 | 22.5 | 32 | 43 | 53 | 65 | 85 | 103 | |
電源 power supply | 三相380V 50Hz | ||||||||||
溫控范圍 Temperature control range | ℃ | 5-35 | |||||||||
溫控精度 Temperature control accuracy | ℃ | ±1 | |||||||||
冷媒 refrigerant | 種類 | R22(R407C/R410A/R134A) | |||||||||
填充量 filling amount | KG | 2.5 | 4.1 | 5 | 7.4 | 10.5 | 12.8 | 16 | 21 | 26 | |
壓縮機 compressor | 控制方式 way to control | 毛細管 capillary | 熱力平衡膨脹閥(Thermal Balance Expansion Valve) | ||||||||
形式 | 渦旋式 | ||||||||||
功率 | KW | 4 | 6 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | |
冷凍水 frozen water | 水箱容積 Tank volume | L | 65 | 110 | 180 | 280 | 280 | 400 | 400 | 610 | 610 |
水箱材質 Water tank material | SUS304不銹鋼(SUS304 stainless steel) | ||||||||||
管徑 Pipe diameter | G1-1/2〃 | G1-1/2〃 | G2〃 | G2〃 | G2-1/2〃 | G2-1/2〃 | G2-1/2〃 | G3〃 | G3〃 | ||
水泵 water pump | 楊程 Yang Cheng | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
功率 power | KW | 0.75 | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | |

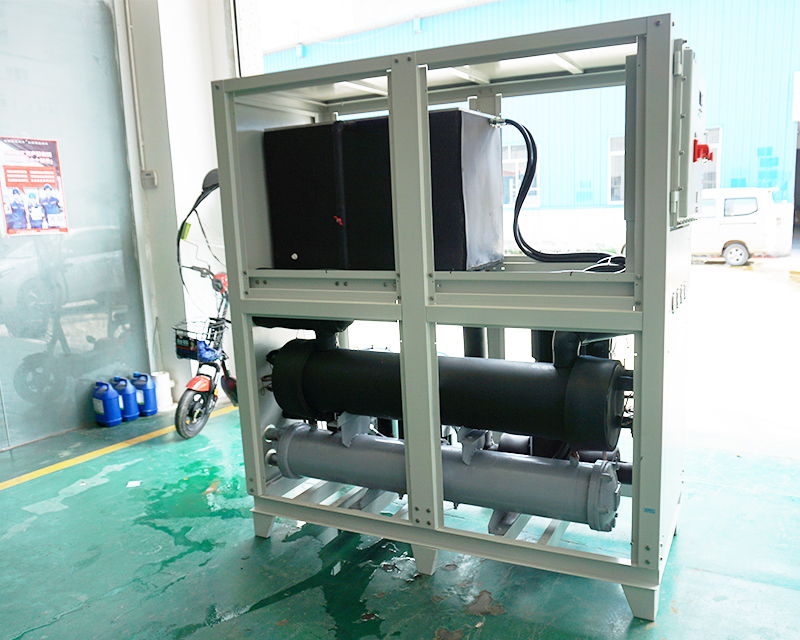

蒸發器 Evaporator | 類型 Types of | 水箱盤管式(殼管式) Water tank coil type (shell and tube type) | |||||||||
冷凍水流量 Chilled water flow | m3/h | 2.8 | 4.8 | 6.2 | 9.3 | 13 | 16 | 18 | 27 | 32 | |
冷凝器 condenser | 類型(Types of) | 殼管式(shell and tube) | |||||||||
冷卻水流量 Cooling water flow | m3/h | 3.4 | 6.5 | 8.1 | 12 | 16 | 20 | 24 | 33 | 38 | |
安全保護(safety protection) | 壓縮機過熱保護、過流保護、高低壓力保護、超溫保護、流量保護、相序/缺相保護,排氣過熱保護、防凍保護。 Compressor overheating protection, overcurrent protection, high and low pressure protection, overtemperature protection, flow protection, phase sequence/phase loss protection, exhaust overheating protection, antifreeze protection. | ||||||||||
外型尺寸 Dimensions | 長 | mm | 1000 | 1350 | 1350 | 1700 | 1700 | 1700 | 1900 | 1900 | 1900 |
寬 | mm | 500 | 550 | 550 | 700 | 850 | 850 | 850 | 900 | 900 | |
高 | mm | 1000 | 1050 | 1050 | 1100 | 1200 | 1400 | 1400 | 1500 | 1500 | |
機組重量 Unit weight | KG | 150 | 260 | 290 | 400 | 440 | 620 | 690 | 850 | 1000 |
